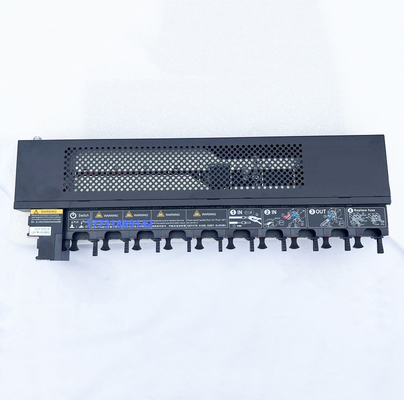

ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট 19'' র্যাক-মাউন্ট টার্মিনাল বক্স DCPD-10 RRU BBU এর জন্য

DC পাওয়ার ডিস্ট্রিবিউশন ইউনিট 19'' RRU BBU-এর জন্য র্যাক-মাউন্ট টার্মিনাল বক্স DCPD-10

বর্ণনা:

- ডিসি পাওয়ার ডিস্ট্রিবিউশন ইউনিট র্যাক-মাউন্ট টার্মিনাল বক্স ডিসিপিডি-10, 19''ক্যাবিনেটে ইনস্টল করা এবং - 48 ভিডিসি পাওয়ার সাপ্লাই এবং সরঞ্জামগুলির মধ্যে সংযুক্ত, একটি বিতরণ ইউনিট এবং ঢেউ সুরক্ষা সরঞ্জাম যা মাল্টিপাথ পাওয়ার আউটপুট প্রদান করে।

- বাইরের পরিবেশ (যেমন বজ্রপাত, ইএমআই, সিস্টেমের স্যুইচিং প্রভাব) বা অভ্যন্তরীণ পরিবেশ (পাওয়ার চালু এবং বন্ধ, ইন্ডাকট্যান্স এবং ক্যাপাসিট্যান্স লোডের স্টার্টআপ বা বন্ধ করা ইত্যাদি)

বৈশিষ্ট্য:

- 19 ইঞ্চি, 1U স্ট্যান্ডার্ড র্যাক ইনস্টলেশন;

- দুটি সমান্তরাল পোর্ট এবং 10টি আউটপুট সহ 1টি ইনপুট;

- ফিউজ টিউব দিয়ে, ত্রুটি বা ওভারলোড ঘটলে সার্কিট সংযোগ বিচ্ছিন্ন করতে পারে

- আউটপুট টার্মিনাল জন্য ভাল নিরোধক

- বড় স্রাব বর্তমান এবং কম অবশিষ্ট ভোল্টেজ

- প্রতিটি ফিউজ টিউব এবং সার্জ সুরক্ষার জন্য নির্দেশক আলো সহ

- DC পাওয়ার ডিস্ট্রিবিউশন ইউনিট র্যাক-মাউন্ট টার্মিনাল বক্স DCPD-10 -48V ডিসি পাওয়ার ইনপুটের দুটি চ্যানেল সরবরাহ করে যার মোট কারেন্ট 200A এর বেশি নয়;

- এটি ডিসি পাওয়ার আউটপুটের 6টি চ্যানেল সরবরাহ করে, যার প্রতিটি 25A এর রেট করা বর্তমানকে সমর্থন করার জন্য একটি স্বাধীন ফিউজ দ্বারা নিয়ন্ত্রিত হয়;

- এটি ডিসি পাওয়ার আউটপুটের 4টি চ্যানেলও সরবরাহ করে, যার প্রতিটি 42A এর রেট করা বর্তমানকে সমর্থন করার জন্য একটি স্বাধীন ফিউজ দ্বারা নিয়ন্ত্রিত হয়;

- এটি একটি অন্তর্নির্মিত বাজ সুরক্ষা বোর্ডের মাধ্যমে পাওয়ার আউটপুটের জন্য বাজ সুরক্ষা এবং ঢেউ সুরক্ষা প্রদান করে।

আবেদন:

- DC পাওয়ার ডিস্ট্রিবিউশন ইউনিট র্যাক-মাউন্ট টার্মিনাল বক্স DCPD-10 সাধারণত বিতরণ করা বেস স্টেশন সিস্টেমে প্রয়োগ করা হয়, যেখানে এটি BBU এবং RRU/AAU কে ক্ষমতা দেয়।আরআরইউ-এর পাওয়ার কেবলটি শিল্ড করা উচিত এবং ক্যাবিনেট বা ইকুইপমেন্ট রুমে সংযুক্ত হওয়ার আগে শিল্ডড লেয়ারটি অবশ্যই আউটডোর গ্রাউন্ডিং বারের সাথে সংযুক্ত থাকতে হবে।

বর্তনী চিত্র:

বৈদ্যুতিক পরামিতি:

অপারেটিং ভোল্টেজ পরিসীমা:

DC -40V থেকে -65V

নামমাত্র অপারেটিং ভোল্টেজ: DC -48V

সর্বোচ্চক্রমাগত অপারেটিং ভোল্টেজ: DC -65V

ক্ষমতা ইনপুট:

- ভোল্টেজ: -48 V DC।

- বর্তমান: 200A-এর বেশি নয় এমন মোট কারেন্ট সহ 2টি চ্যানেল।

পাওয়ার আউটপুট:

- ভোল্টেজ: -48 V DC।

- বর্তমান:

বাজ সুরক্ষা সহ রেট করা বর্তমান 25A এর 6 টি চ্যানেল।

বজ্র সুরক্ষা সহ রেট করা বর্তমান 42A এর 4টি চ্যানেল।

ফ্রিকোয়েন্সি:0Hz

সুরক্ষা মোড:-48V—RTN(ডিফারেনশিয়াল-মোড), RTN-PE(সাধারণ-মোড)

নামমাত্র স্রাব কারেন্ট ইন (8/20 ইউএস ওয়েভফর্ম): -48V—RTN:10kA, দুই লাইন (-48V, RTN)-PE: 20kA

সর্বোচ্চস্রাব বর্তমান Imax (8/20 us তরঙ্গরূপ): -48V—RTN:15kA;দুই লাইন (-48V, RTN)-PE: 20kA

সংযোগ:সিরিয়াল সংযোগ

ফিউজ রেট কারেন্ট: 30A (6 আউটপুট), 50A (4 আউটপুট)

স্থানীয় সতর্কতা আলো সার্জ সুরক্ষা:

সাধারণ: বন্ধ, ফল্ট, লাল।

ফিউজ টিউব: সাধারণ: বন্ধ, ফল্ট, লাল

তারের সংযোগ:

ইনপুট: ক্রিমিং টার্মিনাল

আউটপুট: স্প্রিং টার্মিনাল

তারের এলাকা:

ইনপুট: 6～35mm 2

আউটপুট: 2.5～16mm2

গ্রাউন্ডিং সংযোগ:ডান পাশের হ্যাঙ্গারে 1 M6 বাদামের গ্রাউন্ডিং পোস্ট, M6 স্ক্রু দিয়ে তারযুক্ত

ঢেউ:

- তারের সংযোগের জন্য 10KA (8//20us)

- তার-আর্থ সংযোগের জন্য 20KA (8//20us)

পরিবেশের অনুরোধ:

- অপারেটিং এনভায়রনমেন্ট:

অপারেটিং তাপমাত্রা: 0℃～+55℃～

আপেক্ষিক আর্দ্রতা: 10% - 95%;

বায়ুমণ্ডলের চাপ: 70kPa～106kPa

- স্টোরেজ পরিবেশ:

স্টোরেজ তাপমাত্রা: -40℃～+75℃

আপেক্ষিক আর্দ্রতা: 10%-95%

বায়ুমণ্ডলের চাপ: 70kPa～106kPa
